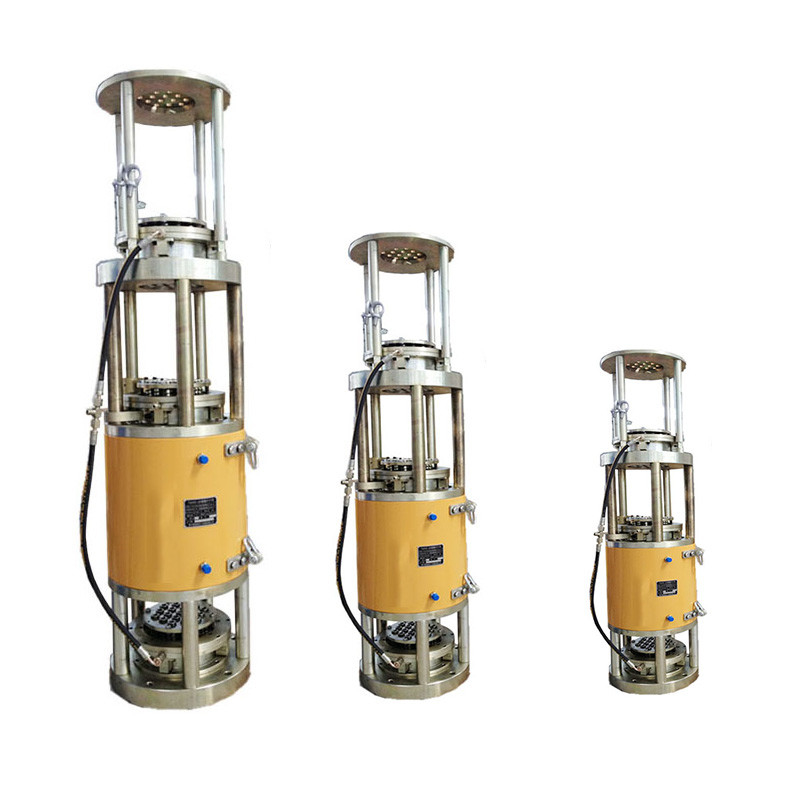

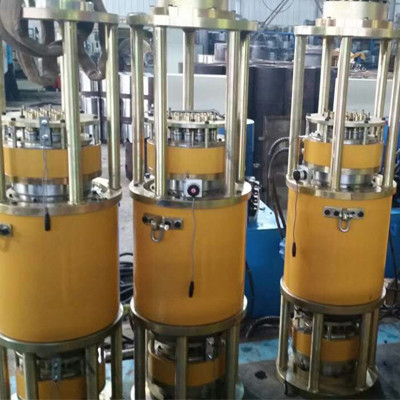

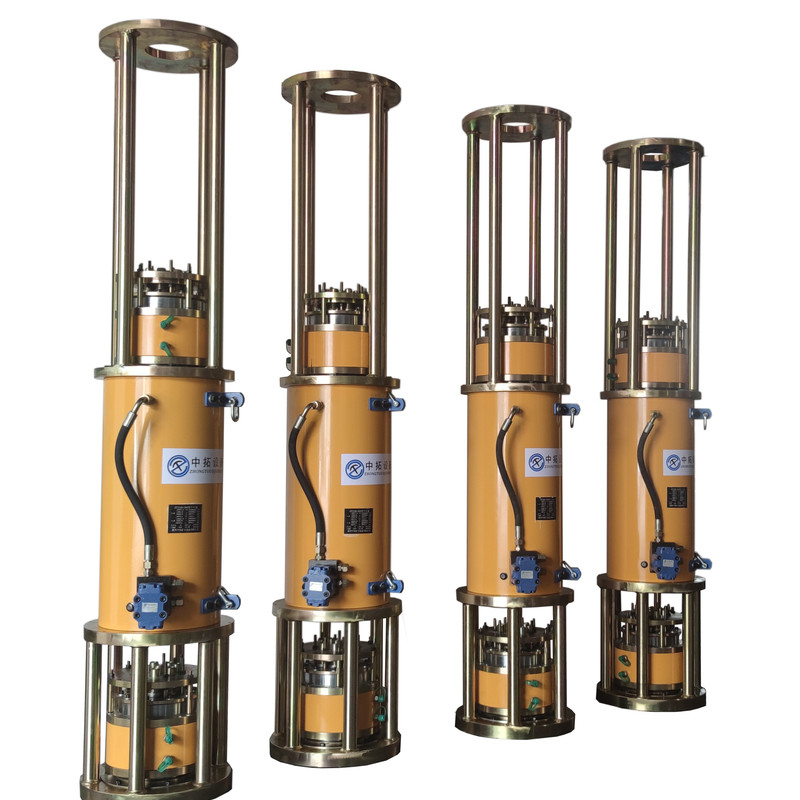

Giắc cắm thủy lực ống khói cầu 31.5MPa với hệ thống nâng đồng bộ

Cầu nối ống khói thủy lực với hệ thống nâng đồng bộ

Giới thiệu kích nâng đồng bộ

Kích nâng đồng bộ là loại thiết bị nâng hạ linh kiện cỡ lớn mới, có cấu tạo chủ yếu là kích nâng, trạm bơm thủy lực, hệ thống điều khiển.Nguyên lý là tích hợp công nghệ neo ứng suất trước với công nghệ kích thủy lực, neo sợi thép qua neo, sau đó sử dụng máy tính để điều khiển tập trung lưu lượng và áp suất dầu đầu ra của trạm bơm thủy lực, dẫn động piston của kích nâng. để kéo dài và thu lại, và lái dây thép.Dây bện và các thành phần được nâng lên và hạ xuống để đạt được sự đồng bộ tổng thể nâng và hạ các thành phần lớn.

Thông số kỹ thuật của kích nâng đồng bộ

Nguyên lý làm việc của kích nâng đồng bộ

Nguyên lý làm việc của Kích nâng thủy lực là tích hợp công nghệ thả neo ứng suất trước với công nghệ kích thủy lực, neo sợi thép qua neo, sau đó sử dụng máy tính để điều khiển tập trung lưu lượng và áp suất dầu đầu ra của trạm bơm thủy lực.Thiết bị truyền động cho piston kích hoạt để kéo dài và co lại (thiết bị cảm biến dịch chuyển) và buộc sợi thép và thành phần nâng lên, hạ xuống và dịch chuyển liên tục để thực hiện chuyển động nâng và hạ đồng bộ tổng thể.

Các lĩnh vực áp dụng của kích nâng đồng bộ

Công nghệ này phù hợp với cột tháp thép của ăng-ten và phòng tập thể dục, hồ bơi, nhà chứa máy bay, nhà hát, phòng chờ (tàu), và các tiện ích lớn khác của kết cấu khung mạng, mái và cầu thép, và dầm cầu trục lớn của sự đi lên của toàn bộ cũng như của tòa nhà chính của nhà ga hàng không của sự đi lên của toàn bộ giàn thép mái (che) trượt.

Đặc tính hoạt động của kích nâng đồng bộ

• Nguyên lý: cẩu kết cấu thép lớn, lắp dựng cầu lớn, định vị bệ đại dương lớn.

• Thiết bị nâng hạ nhỏ, trọng lượng nhẹ, khả năng chuyên chở lớn, dễ dàng lắp đặt và linh hoạt, đặc biệt phù hợp với không gian nhỏ hoặc các cấu kiện trọng tải lớn trong nhà cần nâng cao;

• Tăng trọng lượng, khoảng cách và diện tích mà không bị hạn chế bằng cách mở rộng sự kết hợp của các thiết bị;

• Việc sử dụng dây thả lỏng thấp, miễn là điểm nâng tải hợp lý và chiều cao nâng không bị hạn chế;

• Kích nâng có đặc tính tự khóa chuyển động ngược lại giúp quá trình nâng rất an toàn và các cấu kiện có thể được khóa chắc chắn ở mọi vị trí trong quá trình nâng;

• Mức độ tự động hóa thiết bị cao, dễ vận hành và linh hoạt, vận hành tự động, vận hành bán tự động, điều chỉnh một điểm, vận hành bằng tay và các thao tác khác.Màn hình có màn hình tinh thể lỏng, màn hình cảm ứng hiển thị rất trực quan.Và hệ thống điều khiển được trang bị chương trình bảo vệ tự sửa lỗi, ngay cả khi lạm dụng sẽ không gây ra sự cố an ninh.

• Thi công bằng thiết bị này, thời gian thi công ngắn, giá thành rẻ, hiệu quả kinh tế tốt.

Quy trình và Công nghệ Kích nâng đồng bộ
1. Phạm vi áp dụng
Công nghệ này phù hợp cho việc nâng tổng thể các ăng ten cột thép của tháp truyền hình và nâng tổng thể lưới điện, mái nhà, cầu vượt thép và các thành phần khác của các công trình công cộng quy mô lớn như nhà thi đấu, bể bơi, nhà chứa máy bay, nhà hát, nhà chờ ( tàu) phòng, v.v ... Sự nâng tổng thể của dầm chính của cần trục và sự trượt của giàn mái bằng thép (bao che) của tòa nhà chính của nhà ga hàng không.
2. Phương pháp và tính năng
Phương pháp nâng
Hiện nay hầu hết áp dụng các phương pháp “hệ thống treo bằng sợi thép chịu lực, cụm kích nâng thủy lực, đồng bộ điều khiển máy tính”.Có hai phương pháp như sau:
①Pull-up type (tức là loại nâng): Kích nâng thủy lực được đặt trên cột cố định của kết cấu chịu lực, đầu trên của sợi thép lơ lửng được cố định (neo) với kích nâng thủy lực xuyên qua lõi , và đầu dưới và bộ phận nâng được neo và neo bằng các công cụ đặc biệt.Được kết nối với nhau, giống như "nâng nước từ bệ tốt", kích nâng thủy lực giữ sợi thép và nâng nó lên, từ đó nâng cấu kiện lên đến độ cao lắp đặt.Đề án này là loại thang máy kéo.
②Loại giàn phơi (kiểu cột leo): đầu trên của sợi thép treo được cố định trên kết cấu cố định (hoặc nền móng hoặc cơ sở gia cố tạm thời được kết nối với vật cố định), và kích nâng thủy lực được đặt ở đầu dưới của sợi thép (kích nâng thủy lực Cái neo được kết nối với cấu kiện), giống như một "con khỉ leo cột", kích nâng thủy lực giữ sợi thép và leo lên, do đó nâng cấu kiện lên độ cao lắp đặt.
Kiểu leo ​​thích hợp nhất để nâng các thành viên thẳng đứng với chiều cao nâng cao, diện tích chiếu chung và tương đối nhẹ, chẳng hạn như ăng ten cột thép của tháp truyền hình.
