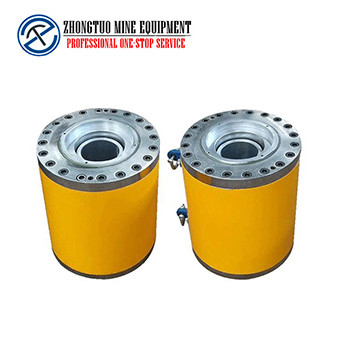

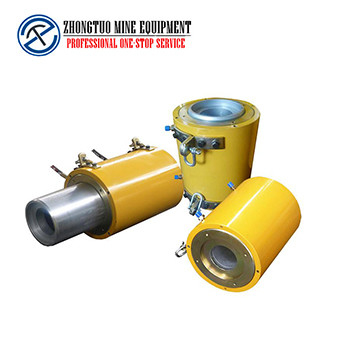

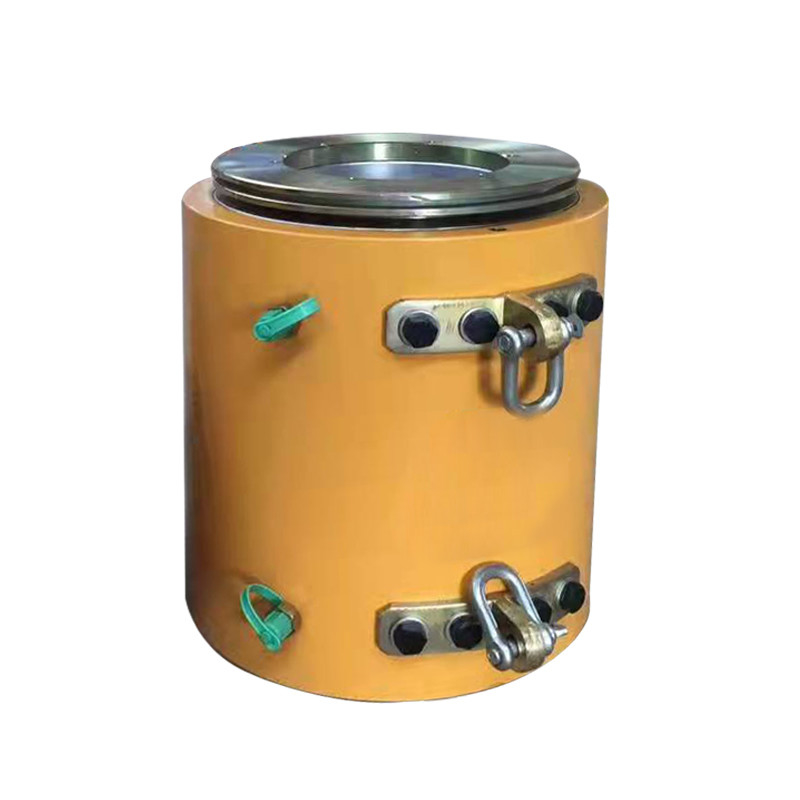

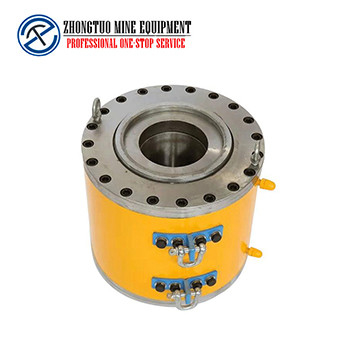

Các loại YDC Giắc cắm lõi rỗng thủy lực căng thẳng Giắc cắm căng sau đa sợi

Đặc điểm của Jack rỗng lõi thủy lực

1. Các loại YDC Kích ứng suất là loại kích xuyên tâm ứng suất trước, được sử dụng cho các hoạt động căng của các neo sợi thép khác nhau.Được sử dụng rộng rãi trong các tòa nhà, công trình lớn dự ứng lực, cầu bê tông dự ứng lực, neo đá, kết cấu thủy lực, neo móng và các dự án lớn khác.
2. Các bộ phận chính của kích được làm bằng thép cường độ cao, có đặc điểm kết cấu nhỏ gọn, nhẹ, khối lượng nhỏ, chiều dài trục ngắn và chiều dài căng dự trữ ngắn của sợi thép, có thể tiết kiệm vật liệu sợi thép.Và vận thăng linh hoạt, bền, dễ vận hành và dễ bảo trì.
3. Giắc cắm kiểu YDC là một loại giắc cắm xuyên qua, là thiết bị căng ứng suất trước đa năng.Nó rất dễ vận hành, chủ yếu được sử dụng để căng một lỗ, và cũng có thể được sử dụng để gia tải trước dài và ngắn.Kéo căng và xử lý sự cố, và thích hợp cho các bó và sợi dây thép cường độ cao với nhiều thông số kỹ thuật khác nhau.

Sơ đồ Jack rỗng lõi thủy lực

1, đai ốc định vị 2, phích cắm 3, vòng 4, xi lanh 5, pít tông 6, ống bọc tim 7, vòng 8, vòi phun dầu 9, tấm làm kín 10, vòng nén

Lắp đặt giắc cắm sau căng thẳng và mỏ neo

1. Sợi thép phải được luồn vào bộ phận dự trữ của kết cấu, và chiều dài lộ ra của sợi thép ở đầu căng dây được yêu cầu phải dài hơn chiều dài làm việc của kích từ 200-250mm.Sợi thép phải được cắt bằng máy mài đĩa mỏng, không có đầu lỏng hoặc "đầu thô" để tránh bị thủng khó.

2. Che đầu bó dây thép của tấm neo đang làm việc, đẩy nó vào tấm đế neo, và căn chỉnh nó với cọc.

3. Lắp kẹp neo làm việc: trước khi lắp kẹp, dùng vòng thép để kẹp từng cặp kẹp lại với nhau, sau đó đẩy chúng vào lỗ côn của tấm neo dọc theo sợi thép, rồi đẩy chúng cho đến khi chúng không di chuyển.

4. Lắp đặt tấm giới hạn: tấm giới hạn được thiết kế theo tấm neo làm việc và ăn khớp với lỗ của tấm neo.

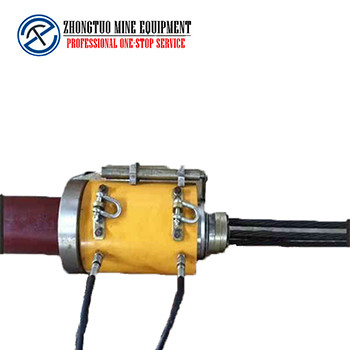

5. Lắp đặt kích: đầu tiên dùng chốt dây buộc vào đầu của bó sợi thép, sau đó nhấc kích lên và đặt lên sợi thép, đồng thời đặt lỗ đỡ của nắp trước của kích ra bên ngoài giới hạn. đĩa ăn.Lúc này, giắc cắm có thể được căn chỉnh đồng trục.

6. Lắp neo dụng cụ vào môi đỡ ở cuối piston.

Kích được sử dụng kết hợp với bơm dầu hỗ trợ.Mạch dầu căng của bơm dầu được kết nối với vòi phun của khoang căng kích, và đồng hồ đo áp suất đã được hiệu chuẩn cũng được nối với mạch dầu.Mạch dầu hồi của bơm dầu được nối với vòi dầu hồi của đỉnh catty khô, và van an toàn của mạch dầu được điều chỉnh đến 10MPa để đảm bảo an toàn.
