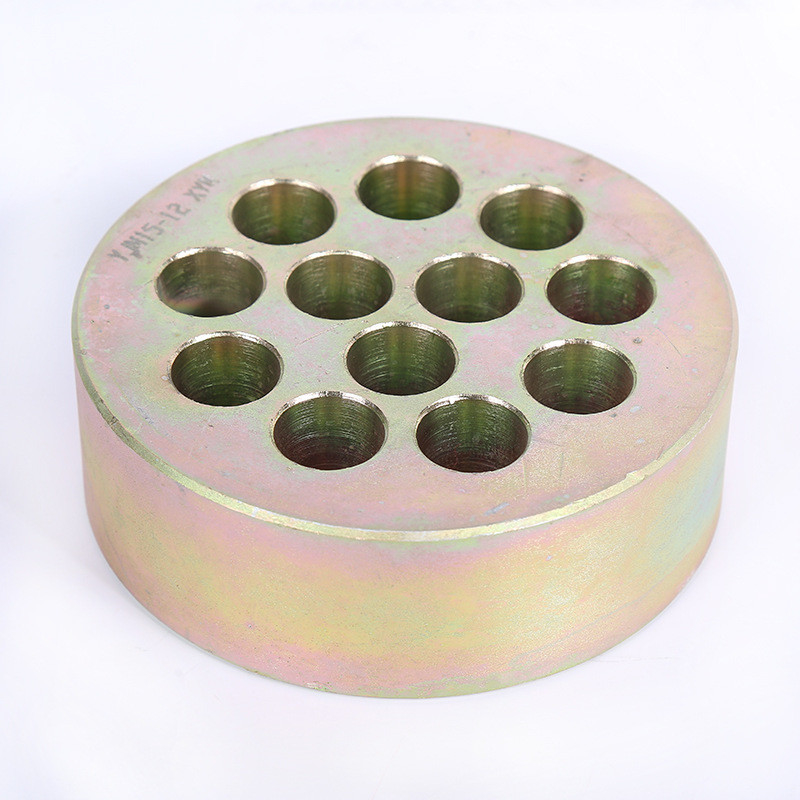

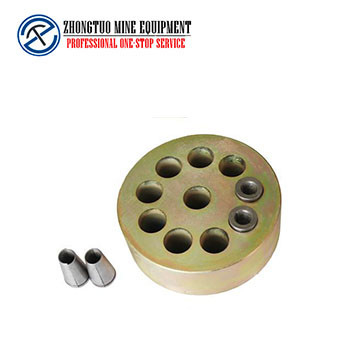

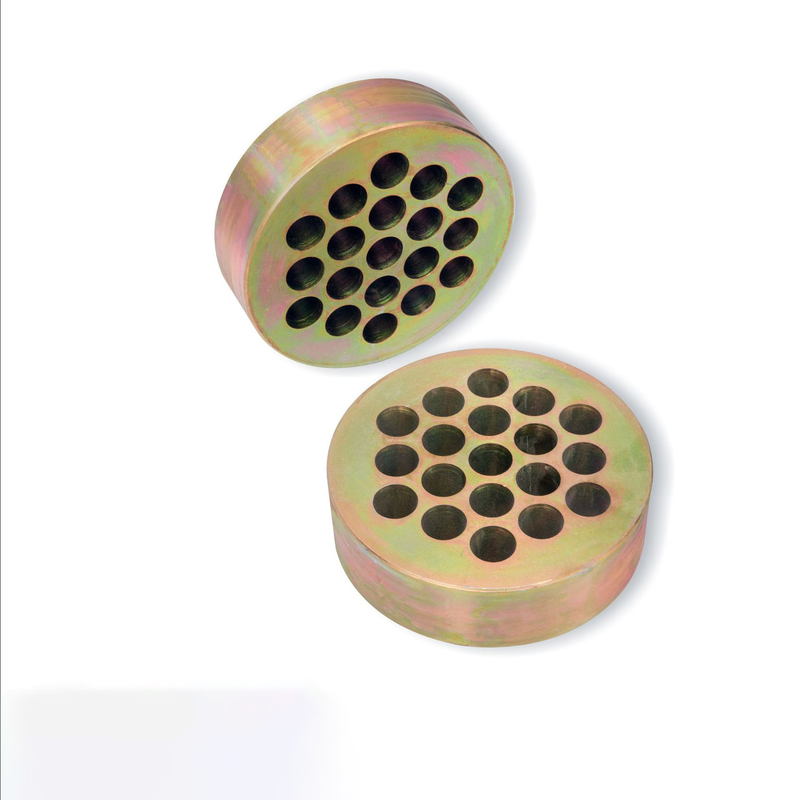

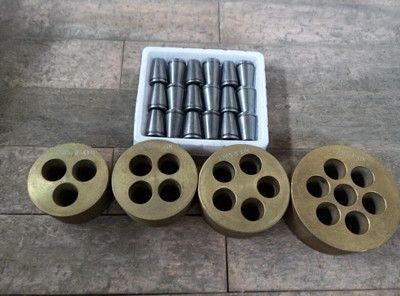

CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

CE ISO Phụ kiện neo nhiều lỗ Thiết bị neo tròn

Sản phẩm - Phụ kiện neo
  • Làm nổi bật

    Phụ kiện neo nhiều lỗ ISO

    ,

    Phụ kiện neo nhiều lỗ CE

    ,

    Thiết bị neo tròn Coupler

  • Tự động hóa
    Bán tự động
  • PC Strand
    1-15 lỗ
  • Gói vận chuyển
    Hộp bằng gỗ
  • Hình thức nêm
    2 chip hoặc 3 chip
  • Chứng nhận
    CE; ISO
  • Dịch vụ sau bán hàng
    Hướng dẫn & Dịch vụ Theo dõi
  • Sự bảo đảm
    Một năm
  • Vật chất
    Sắt dẻo
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    ZHONGTUO
  • Chứng nhận
    CE; ISO
  • Số lượng đặt hàng tối thiểu
    1
  • chi tiết đóng gói
    Hộp gỗ
  • Thời gian giao hàng
    7-15 ngày
  • Điều khoản thanh toán
    L / C, D / A, D / P, T / T, Western Union, MoneyGram

CE ISO Phụ kiện neo nhiều lỗ Thiết bị neo tròn

  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
Nhận giá Liên hệ với bây giờ

Anchorage Device Anchorage Coupler Round Anchorage Mutiple Holes

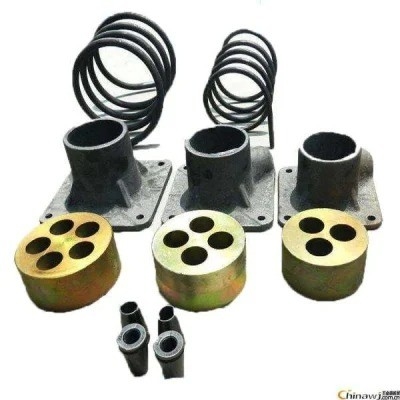

Mô tả của Strand Post Tension Round Neo Flat

Neo là một thiết bị neo cố định được sử dụng trong bê tông dự ứng lực và là một phần không thể thiếu để áp dụng lực co ngót do gân dự ứng lực tạo ra vào công trình.Trong các kết cấu hoặc cấu kiện dự ứng lực, để duy trì lực căng của gân dự ứng lực và truyền chúng vào bên trong bê tông, dụng cụ neo có thể cải thiện khả năng chịu lực của cầu, tăng nhịp cầu và giảm trọng lượng của cầu.



Đặc điểm kỹ thuật của sợi dây neo tròn căng thẳng

Thông số kỹ thuật của YJM13 Anchorage
Sự chỉ rõ Đầu neo Tấm mang Ống dẫn nước Gia cố xoắn ốc Jack căng thẳng
ΦA B Quảng trường Chung quanh ΦE (ID) ΦF H ΦG N
ĐĨA CD ΦC * D
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115 × 80 120 × 80 45 120 40 số 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140 × 92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165 × 115 165 × 135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175 × 125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 × 150 200 × 160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195 × 150 200 × 160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210 × 185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220 × 175 235 × 185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270 × 185 260 × 200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300 × 260 275 × 290 100 290 60 18 6 YDC4000
Thông số kỹ thuật của YJM15 Anchorage
Sự chỉ rõ Đầu neo Tấm mang Ống dẫn nước Gia cố xoắn ốc Jack căng thẳng
ΦA B Quảng trường Chung quanh ΦE
(TÔI)		 ΦF H ΦG N
C × D ΦC × D
YJM15-1 43 46 80 × 12 80 × 20 35 80 30 số 8 4 QYC270
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140 × 92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165 × 115 165 × 135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175 × 125 175 × 135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180 × 130 180 × 150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190 × 140 190 × 150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 × 150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210 × 185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220 × 175 210 × 185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225 × 175 235 × 185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295 × 245 285 × 260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320 × 300 120 330 70 18 5 YDC6500



Phân loại chính của Cầu neo



CE ISO Phụ kiện neo nhiều lỗ Thiết bị neo tròn 0



Xây dựng và lắp đặt các neo phức tạp
1. Việc xây dựng và lắp đặt các neo phức hợp còn được gọi là "xây dựng và lắp đặt neo định hướng".Thông qua các biện pháp kỹ thuật nhất định, năng lượng nổ và quy mô nổ được kiểm soát chặt chẽ, kiểm soát được âm thanh, độ rung, diện tích hư hỏng của công trình neo đậu và phạm vi sụt lún của vật thể vỡ trong giới hạn quy định.Ở các thành phố và nhà máy, các công trình hoặc cấu trúc cầu cũ phức tạp thường được yêu cầu, chẳng hạn như các tòa nhà, xưởng, ống khói, tháp nước và các nền móng khác nhau, thường được xây dựng và lắp đặt bằng các neo phức tạp.
2. Có nhiều yếu tố cần được xem xét trong việc xây dựng và lắp đặt các neo phức tạp, bao gồm hình dạng và vật liệu của cơ cấu xây dựng và lắp đặt neo, chất nổ được sử dụng, lượng chất nạp, cách bố trí xây dựng đơn giản và phương pháp nạp, lớp phủ. và các biện pháp bảo vệ và môi trường xung quanh, vv Trong đó, quan trọng nhất là Số lượng chất nổ và phí.



Các lĩnh vực ứng dụng của Anchorage vòng căng thẳng ứng suất trước
Cầu đường cao tốc, cầu đường sắt, nút giao thông đô thị, đường ray đèn đô thị, các tòa nhà cao tầng, bảo vệ nước và đập thủy điện, bến cảng, neo bảo vệ mái dốc đá, gia cố nền móng, mái neo mỏ hầm, lưới dự ứng lực, tàu điện ngầm, các tòa nhà lớn, hội trường, Xưởng nhà kho, tòa nhà tháp, nâng hạng nặng, động cơ đẩy gián đoạn phim trượt, cầu, và kích đường hầm, container và tàu lớn, tà vẹt, thay thế giá đỡ cầu, gia cố cầu và tòa nhà, công trình gia cố thép, chống từ tính và chống ăn mòn công trình (neo sợi)), gia cố bằng sợi carbon, xây dựng trường dầm dự ứng lực trước, kỹ thuật ứng suất trước bên ngoài, dây văng, cáp treo, v.v.

CE ISO Phụ kiện neo nhiều lỗ Thiết bị neo tròn 1



Thông báo về neo vòng căng thẳng ứng suất trước

(1) Để cắt các sườn ứng suất trước, nên sử dụng cưa đá mài và không nên sử dụng phương pháp cắt bằng hồ quang;
(2) Khi bó các sợi thép phải duỗi thẳng từng sợi một, bó thành từng bó, không được để ngổn ngang.Neo đùn hoặc neo dập nổi ở đầu cố định của sợi thép phải được lắp ráp trước với tấm chịu lực và cốt thép xoắn ốc;
(3) Các thiết bị và dụng cụ dùng cho ứng suất trước phải được bảo dưỡng và hiệu chuẩn thường xuyên;
(4) Trước khi kéo căng các gân ứng suất trước, phải cung cấp báo cáo thử nghiệm nén và cường độ bê tông.Khi cường độ chịu nén của bê tông đạt yêu cầu thiết kế và không thấp hơn 75% cấp cường độ thiết kế thì có thể áp dụng ứng suất trước;
(5) Trước khi căng các gân ứng suất trước, bề mặt của tấm chịu lực phải được làm sạch và kiểm tra chất lượng bê tông phía sau tấm chịu lực.Nếu có lỗ rỗng trong bê tông, nó nên được sửa chữa bằng vữa epoxy trước khi căng;
(6) Khi lắp neo, tấm neo phải thẳng, kẹp chặt và vị trí của kẹp phải đồng đều: nhưng khi siết chặt kẹp không được đập quá mạnh để không bị làm hỏng clip.

thẻ:

Phụ kiện neo nhiều lỗ ứng suất trước

Neo phẳng hình tròn chịu lực

Neo cáp PC Strand dự ứng lực
