Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Đường neo phẳng sau căng
-
Làm nổi bật
Phụ kiện neo phẳng tích hợp
,neo phẳng gang
,neo phẳng căng sau S3 S5
-
MàuBạc đen
-
Dung tích1860 MPa, tiêu chuẩn
-
Kích thướcChấp nhận tùy chỉnh
-
Đường kính12,7mm, 15,2mm, 15,7mm
-
Đăng kíxây dựng công trình
-
LoạiNeo nêm hình cung phẳng
-
Tình trạngMới
-
Nguồn gốcTrung Quốc Thiểm Tây
-
Nguồn gốcTrung Quốc
-
Hàng hiệuZHONGTUO
-
Chứng nhậnCE; ISO
-
Số lượng đặt hàng tối thiểu50 bộ
-

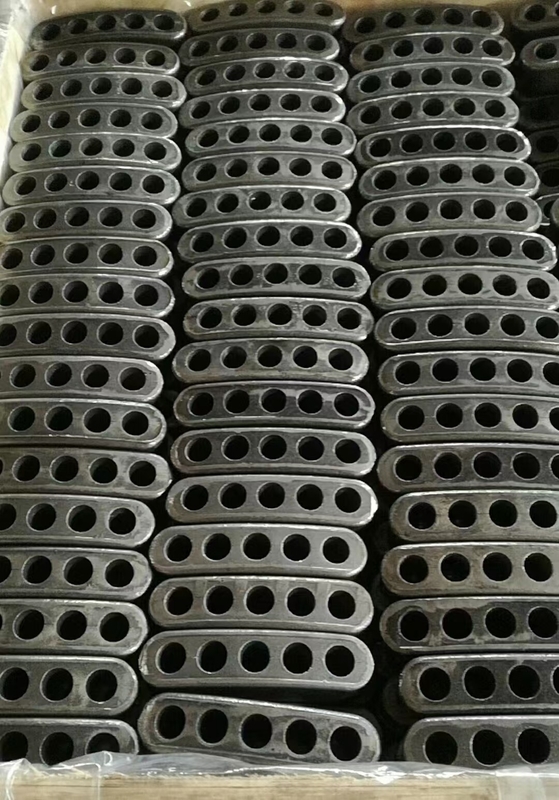

chi tiết đóng góithùng gỗ
-
Thời gian giao hàng7-15 ngày
-
Điều khoản thanh toánL / C, D / A, D / P, T / T, Western Union, MoneyGram
Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Đường neo phẳng sau căng
Thiết bị cố định dây chuyền S3 S5
Mô tả sản phẩm Anchor phẳng

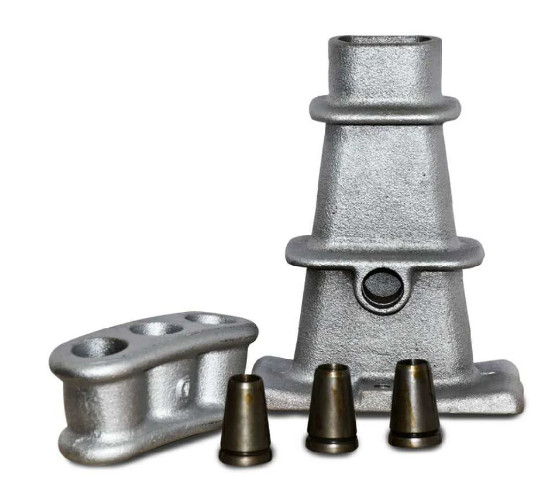

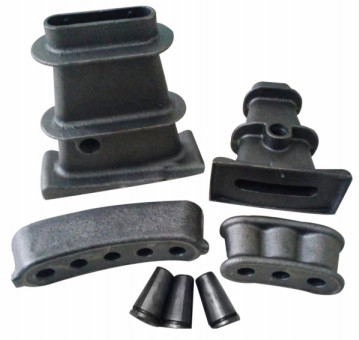

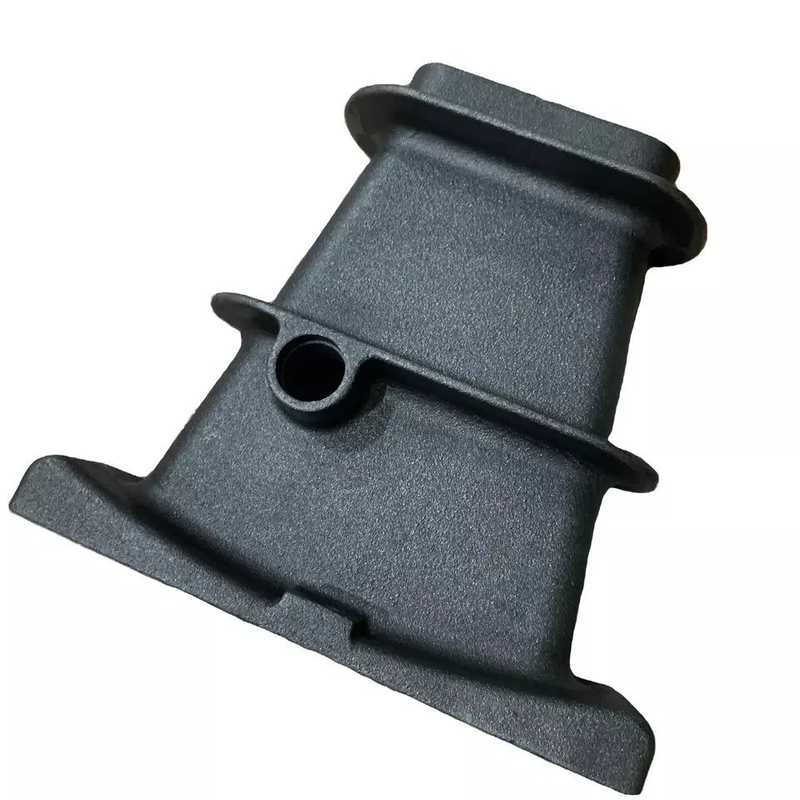

Hệ thống neo của neo tích hợp sắt đúc graphite hình cầu được thiết kế cho các sợi PC không liên kết dựa trên việc áp dụng neo sợi PC trong 20 năm gần đây ở Trung Quốc.Tính năng của nó là việc neo ở đầu căng áp dụng graphite hình cầu để tích hợp tấm mang và đầu neoNó có cấu trúc nhỏ gọn và neo đáng tin cậy, hiệu suất của nó đáp ứng các yêu cầu quốc gia của GB / t14370-2000, và nó cũng áp dụng cho các sợi PC 2000MPa.Lợi thế lớn nhất của hệ thống neo là toàn bộ chiều dài của sợi PC có thể được niêm phong hoàn toàn.
Các thông số kỹ thuật của neo phẳng
S2 Anchor phẳng và khối nêm cho 15,2mm ((0,6 '') PC Strand.
S3 neo phẳng và khối nêm cho 12,7mm ((0,5 '') PC Strand.
S4 neo phẳng và khối nêm cho 15,2mm ((0,6 '') PC Strand.
S5 neo phẳng và khối nêm cho 12,7mm ((0,5 '') PC Strand.
S5 neo phẳng và khối nêm cho 15,2mm ((0,6 '') PC Strand.
Hệ thống neo phẳng
| Mô hình | Đĩa xích neo phẳng | Các ống dẫn kim loại phẳng đường kính ((ID) | Đĩa xích neo phẳng | Vòng xoắn ốc vuông phẳng | |||||||
| D | E | F | G | A | C | B | H | Tôi... | N | T | |
| BJM15-2QBM | 80 | 45 | 52 | 22 | 140 | 70 | 120 | 120 | 80 | 5 | 45 |
| BJM15-3QBM | 115 | 45 | 65 | 22 | 180 | 70 | 140 | 170 | 90 | 4.5 | 45 |
| BJM15-4QBM | 150 | 45 | 74 | 22 | 170 | 70 | 170 | 195 | 90 | 4.5 | 45 |
| BJM15-5QBM | 185 | 45 | 90 | 22 | 190 | 70 | 190 | 240 | 90 | 4.5 | 45 |
Tính năng của neo phẳng

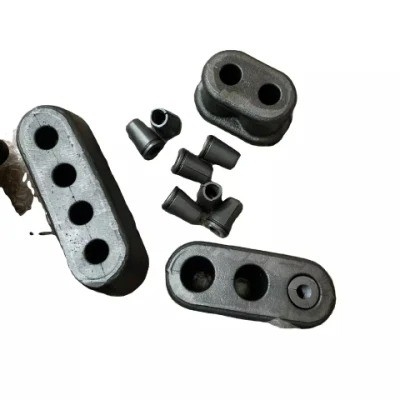

1Bao gồm cả đầu neo, nêm neo và tấm neo;
2. Sử dụng vật liệu sắt ductile, và kết hợp đầu neo truyền thống và tấm neo thành một,mà rất đơn giản hóa quá trình gia công phức tạp trong quá trình xử lý công cụ neo trước đây;
3Mô hình tiện ích được đặc trưng bởi việc neo cuối căng được tích hợp với vòng neo bằng sắt ductile, cấu trúc nhỏ gọn và neo đáng tin cậy;
4. Toàn bộ chiều dài của xuôi tiền căng có thể được đóng hoàn toàn;
5. Hình dạng phẳng, Thiết kế hiệu quả trưởng thành, đầu neo hình dạng thẳng hoặc cung có sẵn 3, 4, 5 lỗ có sẵn; Chất phun và châm; Xử lý bề mặt galvanized hoặc hóa học dioxide (( đen).
Lợi thế của neo phẳng
Cấu trúc đơn giản, cài đặt thuận tiện, hiệu suất niêm phong tốt, Được sử dụng cho các công trình xây dựng không liên kết
Ứng dụng neo phẳng
1. Được sử dụng trong tiền căng hoặc sau căng cho các cấu trúc bê tông như vật liệu xây dựng.
2Được sử dụng trong các tấm trên của cây cầu.
3. Các tấm PC đã sử dụng, đường ống nước bê tông áp suất cao, các cấu trúc biển, tháp và đường băng.
4. tòa nhà dân cư, sân vận động, mỏ than vv
