Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks

Máy xây dựng cầu căng thẳng CYW 100-650 tấn Giắc căng đa sợi

Sản phẩm - Hệ thống giắc cắm sợi
  • Làm nổi bật

    Máy xây dựng cầu chịu lực

    ,

    Giắc cắm máy xây dựng cầu

    ,

    Giắc cắm ứng suất nhiều sợi 650 tấn

  • Vật chất
    Thép hợp kim, sắt đúc, thép, nhựa
  • Đột quỵ
    200mm
  • Jack Capacit
    650 KN đến 6000KN
  • Màu sắc
    Màu vàng
  • Đường kính ứng dụng của sợi PC và thép
    15,7mm, 15,24mm, 12,7mm, 12,9mm, 9,52mm
  • Mã HS
    841221000
  • Dịch vụ sau bán hàng
    Hướng dẫn & Dịch vụ Theo dõi
  • Sự bảo đảm
    Một năm
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    ZHONGTUO
  • Chứng nhận
    CE ISO
  • Số lượng đặt hàng tối thiểu
    1 cái
  • Giá bán
    negotiated
  • chi tiết đóng gói
    Hộp gỗ
  • Thời gian giao hàng
    7-15 ngày
  • Điều khoản thanh toán
    L / C, D / A, D / P, T / T, Western Union, MoneyGram

Máy xây dựng cầu căng thẳng CYW 100-650 tấn Giắc căng đa sợi

  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks
  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks
  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks
  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks
Nhận giá Liên hệ với bây giờ
Quy trình làm việc của Jack rỗng lõi thủy lực
Khi căng các gân ứng suất trước, đầu vào dầu của vòi xylanh căng và hồi dầu của vòi xylanh kích, xylanh kích, ống nối và ống đỡ được nối thành một và di chuyển sang phải để giữ vòng neo;Xi lanh dầu căng, đai ốc đầu cuối, phích cắm và thông qua ống bọc được tích hợp để dẫn động neo dụng cụ để di chuyển gân ứng suất trước căng sang trái;
Trong quá trình neo kích, trong điều kiện giữ lực căng ổn định, vòi xilanh kích nhận dầu, và piston kích, ống bảo vệ và đầu kích di chuyển sang phải để ép kẹp vào vòng neo;Tại thời điểm này, dầu hồi của vòi xylanh căng, đầu vào dầu của vòi xylanh kích, và hồi thủy lực của xylanh căng;
Cuối cùng, các vòi phun dầu của xi lanh ứng lực và xi lanh kích hồi dầu cùng một lúc, và piston kích trở lại dưới tác dụng của lực lò xo.

Thông số kỹ thuật của Jack rỗng lõi thủy lực
Thông số kỹ thuật mô hình Lực kéo danh nghĩa (KN) Áp suất dầu danh nghĩa (Mpa) Đường kính lỗ xuyên (mm) Lắp đặt khẩu độ tấm giới hạn (mm) Dụng cụ lắp (mm) Kích thước đường kính ngoài (mm)
Đường kính * Chiều cao
YDC650 650 48 72 99 95 200 * 385
YDC1000 1000 50 78 111 111 230 * 385
YDC1500 1500 52 94 150 150 270 * 390
YDC2000 2000 53 118 177 177 320 * 400
YDC2500 2500 52 128 210 185 345 * 400
YDC3000 3000 52 135 190 185 370 * 400
YDC3500 3500 51 160 232 232 420 * 400
YDC4000 4000 52 165 252 252 450 * 410
YDC5000 5000 52 196 260 265 500 * 410
YDC6500 6500 53 220 295 235 580 * 420
YDC10000 10000 50 270 440 415 740 * 570



Đặc điểm của Jack rỗng lõi thủy lực

1. Các loại YDC Kích ứng suất là loại kích xuyên tâm ứng suất trước, được sử dụng cho các hoạt động căng của các neo sợi thép khác nhau.Được sử dụng rộng rãi trong các tòa nhà, công trình lớn dự ứng lực, cầu bê tông dự ứng lực, neo đá, kết cấu thủy lực, neo móng và các dự án lớn khác.
2. Các bộ phận chính của kích được làm bằng thép cường độ cao, có đặc điểm kết cấu nhỏ gọn, nhẹ, khối lượng nhỏ, chiều dài trục ngắn và chiều dài căng dự trữ ngắn của sợi thép, có thể tiết kiệm vật liệu sợi thép.Và vận thăng linh hoạt, bền, dễ vận hành và dễ bảo trì.
3. Giắc cắm kiểu YDC là một loại giắc cắm xuyên qua, là thiết bị căng ứng suất trước đa năng.Nó rất dễ vận hành, chủ yếu được sử dụng để căng một lỗ, và cũng có thể được sử dụng để gia tải trước dài và ngắn.Kéo căng và xử lý sự cố, và thích hợp cho các bó và sợi dây thép cường độ cao với nhiều thông số kỹ thuật khác nhau.

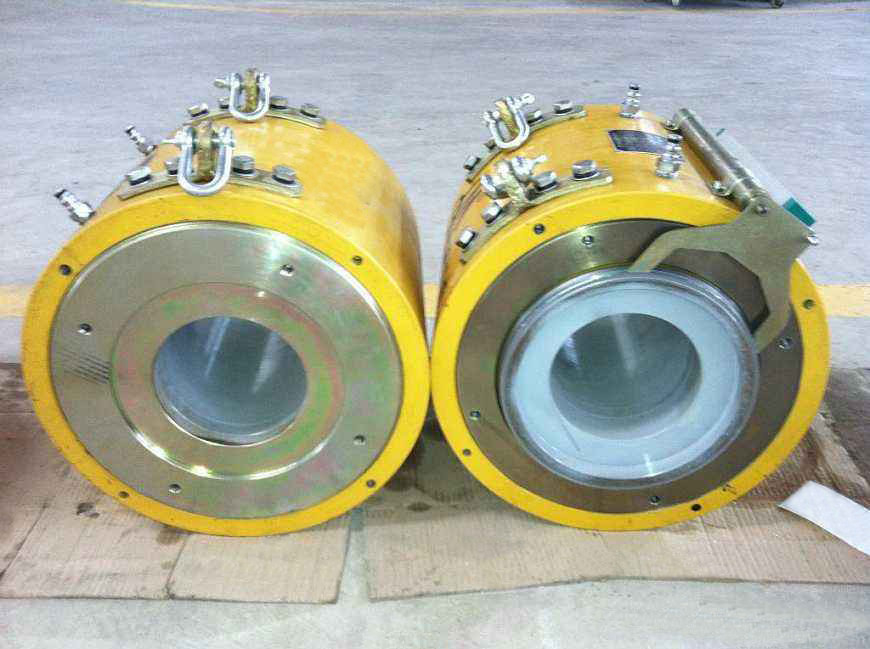

Máy xây dựng cầu căng thẳng CYW 100-650 tấn Giắc căng đa sợi 0



Lắp đặt giắc cắm sau căng thẳng và mỏ neo

1. Sợi thép phải được luồn vào bộ phận dự trữ của kết cấu, và chiều dài lộ ra của sợi thép ở đầu căng dây được yêu cầu phải dài hơn chiều dài làm việc của kích từ 200-250mm.Sợi thép phải được cắt bằng máy mài đĩa mỏng, không có đầu lỏng hoặc "đầu thô" để tránh bị thủng khó.

2. Che đầu bó dây thép của tấm neo đang làm việc, đẩy nó vào tấm đế neo, và căn chỉnh nó với cọc.

3. Lắp kẹp neo làm việc: trước khi lắp kẹp, dùng vòng thép để kẹp từng cặp kẹp lại với nhau, sau đó đẩy chúng vào lỗ côn của tấm neo dọc theo sợi thép, rồi đẩy chúng cho đến khi chúng không di chuyển.

4. Lắp đặt tấm giới hạn: tấm giới hạn được thiết kế theo tấm neo làm việc và ăn khớp với lỗ của tấm neo.

5. Lắp đặt kích: đầu tiên dùng chốt dây buộc vào đầu của bó sợi thép, sau đó nhấc kích lên và đặt lên sợi thép, đồng thời đặt lỗ đỡ của nắp trước của kích ra bên ngoài giới hạn. đĩa ăn.Lúc này, giắc cắm có thể được căn chỉnh đồng trục.

6. Lắp neo dụng cụ vào môi đỡ ở cuối piston.

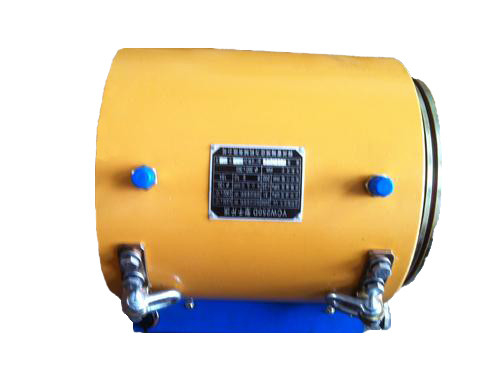

Máy xây dựng cầu căng thẳng CYW 100-650 tấn Giắc căng đa sợi 1



Giắc cắm đèn xuyên lõi dòng YCWB Giắc cắm nhẹ dòng YCWB - loại giắc cắm đèn và loại mới thế hệ IV được chúng tôi giới thiệu thành công trên cơ sở giắc cắm dòng YCWE và được chúng tôi cải tiến, tối ưu hóa hơn nữa về cấu trúc và kích thước.Nó có khối lượng nhỏ, trọng lượng nhẹ, hiệu suất niêm phong tốt, độ bền và độ tin cậy cao, và tính phổ biến mạnh mẽ, và nó là sản phẩm được cập nhật cho giắc cắm.Nó được sử dụng rộng rãi trong xây dựng ứng suất trước dự ứng lực.Được hỗ trợ với các phụ kiện khác nhau, nó có thể căng Neo nhóm mảnh kẹp M và neo nhóm mảnh kẹp khác nhau cũng như Neo đầu nút DM và Neo đúc nguội.
