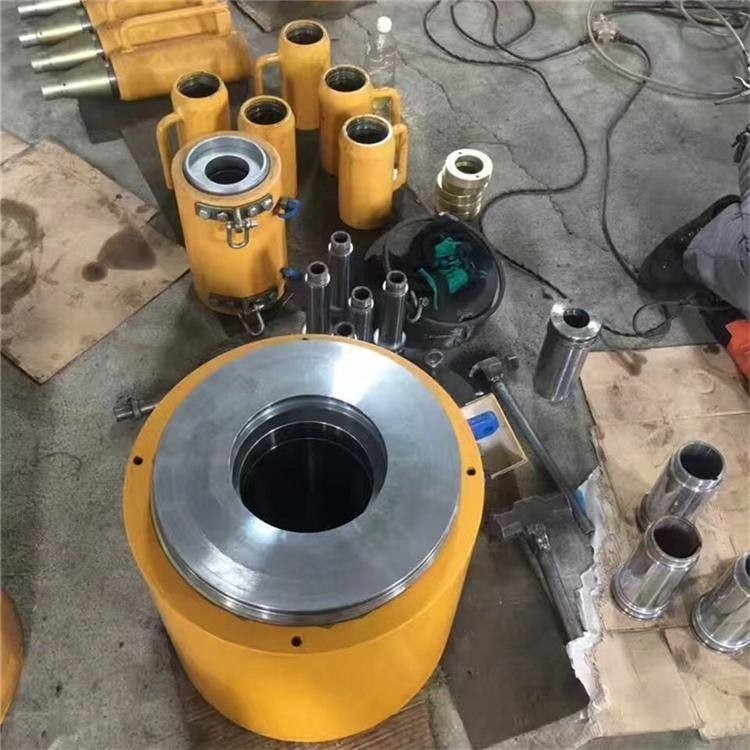

25Ton 500Ton Căng thẳng bê tông dự ứng lực Jack căng thẳng Giắc thủy lực rỗng

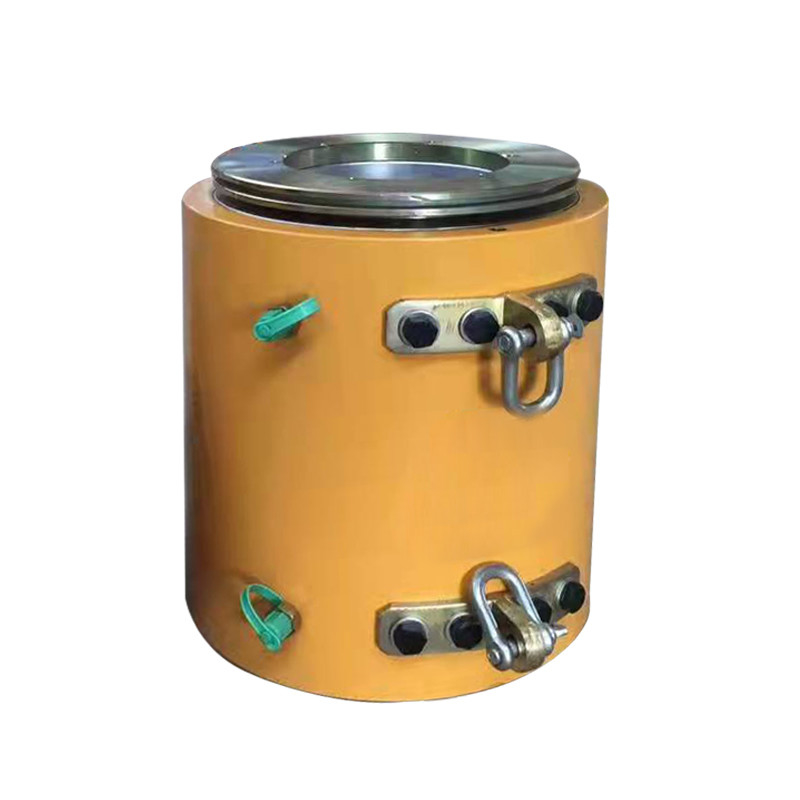

Đặc điểm của Jack rỗng lõi thủy lực

1. Các loại YDC Kích ứng suất là loại kích xuyên tâm ứng suất trước, được sử dụng cho các hoạt động căng của các neo sợi thép khác nhau.Được sử dụng rộng rãi trong các tòa nhà, công trình lớn dự ứng lực, cầu bê tông dự ứng lực, neo đá, kết cấu thủy lực, neo móng và các dự án lớn khác.
2. Các bộ phận chính của kích được làm bằng thép cường độ cao, có đặc điểm kết cấu nhỏ gọn, nhẹ, khối lượng nhỏ, chiều dài trục ngắn và chiều dài căng dự trữ ngắn của sợi thép, có thể tiết kiệm vật liệu sợi thép.Và vận thăng linh hoạt, bền, dễ vận hành và dễ bảo trì.
3. Giắc cắm kiểu YDC là một loại giắc cắm xuyên qua, là thiết bị căng ứng suất trước đa năng.Nó rất dễ vận hành, chủ yếu được sử dụng để căng một lỗ, và cũng có thể được sử dụng để gia tải trước dài và ngắn.Kéo căng và xử lý sự cố, và thích hợp cho các bó và sợi dây thép cường độ cao với nhiều thông số kỹ thuật khác nhau.

Lắp đặt giắc cắm sau căng thẳng và mỏ neo

1. Sợi thép phải được luồn vào bộ phận dự trữ của kết cấu, và chiều dài lộ ra của sợi thép ở đầu căng dây được yêu cầu phải dài hơn chiều dài làm việc của kích từ 200-250mm.Sợi thép phải được cắt bằng máy mài đĩa mỏng, không có đầu lỏng hoặc "đầu thô" để tránh bị thủng khó.

2. Che đầu bó dây thép của tấm neo đang làm việc, đẩy nó vào tấm đế neo, và căn chỉnh nó với cọc.

3. Lắp kẹp neo làm việc: trước khi lắp kẹp, dùng vòng thép để kẹp từng cặp kẹp lại với nhau, sau đó đẩy chúng vào lỗ côn của tấm neo dọc theo sợi thép, rồi đẩy chúng cho đến khi chúng không di chuyển.

4. Lắp đặt tấm giới hạn: tấm giới hạn được thiết kế theo tấm neo làm việc và ăn khớp với lỗ của tấm neo.

5. Lắp đặt kích: đầu tiên dùng chốt dây buộc vào đầu của bó sợi thép, sau đó nhấc kích lên và đặt lên sợi thép, đồng thời đặt lỗ đỡ của nắp trước của kích ra bên ngoài giới hạn. đĩa ăn.Lúc này, giắc cắm có thể được căn chỉnh đồng trục.

6. Lắp neo dụng cụ vào môi đỡ ở cuối piston.

Lắp đặt kích và dụng cụ neo

(1) Sợi thép được luồn vào hành lang dành riêng của kết cấu và chiều dài lộ ra của bó dây thép phải dài hơn 200-250mm so với chiều dài làm việc của kích ở đầu căng.Sợi thép phải được cắt bằng máy mài tấm và không được lỏng lẻo, cũng như không được "tóc", để không bị thủng một cách khó khăn.

(2) Che phần cuối của bó dây thép của tấm neo đang làm việc, và đẩy nó vào tấm neo, và cố định nó tại điểm dừng.

(3) Lắp đặt các kẹp neo đang hoạt động: Trước khi lắp các kẹp, sử dụng một vòng thép để kẹp từng cặp kẹp với nhau, sau đó đẩy nó dọc theo sợi thép vào lỗ hình nón của tấm neo và đẩy nó bằng tay cho đến khi không di chuyển.

(4) Lắp tấm giới hạn: tấm giới hạn được thiết kế theo tấm neo làm việc và tương ứng với lỗ của tấm neo.

(5) Lắp đặt giắc cắm: đầu tiên bó sợi thép kết thúc bằng một chốt dây, giắc cắm có thể được treo lên và đặt trên bó thép, và miệng đỡ nắp phía trước của giắc cắm được đặt ở bên ngoài tấm giới hạn.Lúc này giắc cắm có thể được căn chỉnh đồng tâm.

(6) Lắp neo dụng cụ vào thanh đỡ ở cuối piston.

(1) Sợi thép được luồn vào hành lang dành riêng của kết cấu và chiều dài lộ ra của bó dây thép phải dài hơn 200-250mm so với chiều dài làm việc của kích ở đầu căng.Sợi thép phải được cắt bằng máy mài tấm không được lỏng lẻo, không bị "tóc", để không bị thủng khó.

(2) Che phần cuối của bó dây thép của tấm neo đang làm việc, và đẩy nó vào tấm neo, và cố định nó tại điểm dừng.

(3) Lắp đặt các kẹp neo đang hoạt động: Trước khi lắp các kẹp, sử dụng một vòng thép để kẹp từng cặp kẹp với nhau, sau đó đẩy nó dọc theo sợi thép vào lỗ hình nón của tấm neo và đẩy nó bằng tay cho đến khi không di chuyển.

(4) Lắp tấm giới hạn: tấm giới hạn được thiết kế theo tấm neo làm việc và tương ứng với lỗ của tấm neo.

(5) Lắp đặt giắc cắm: đầu tiên bó sợi thép kết thúc bằng một chốt dây, giắc cắm có thể được treo lên và đặt trên bó thép, và miệng đỡ nắp phía trước của giắc cắm được đặt ở bên ngoài tấm giới hạn.Lúc này giắc cắm có thể được căn chỉnh đồng tâm.

(6) Lắp neo dụng cụ vào thanh đỡ ở cuối piston.
