Cầu tùy chỉnh Máy xây dựng cầu ứng suất trước Giắc cắm thủy lực căng thẳng

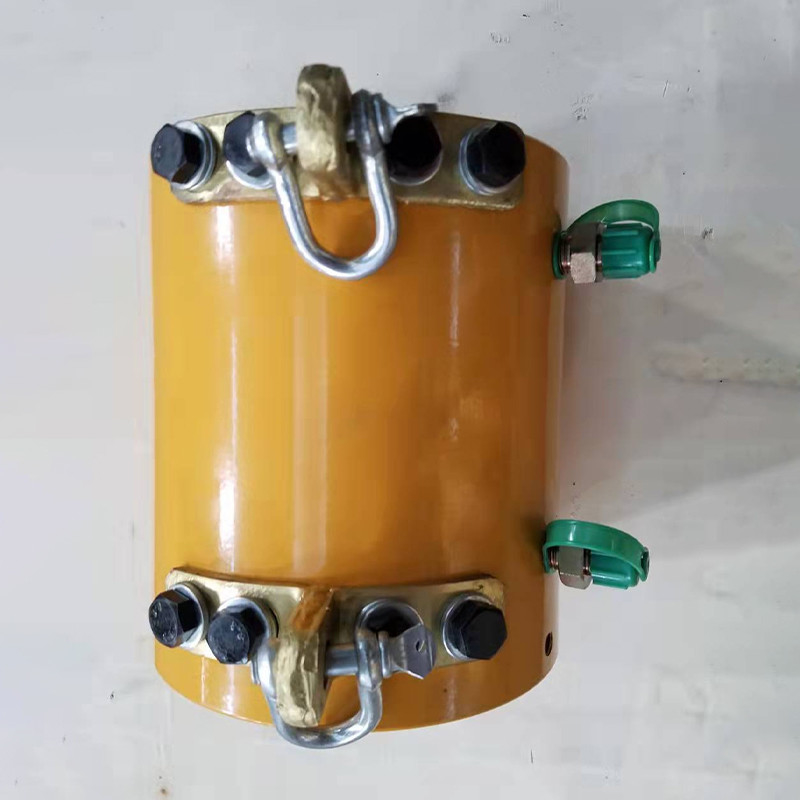

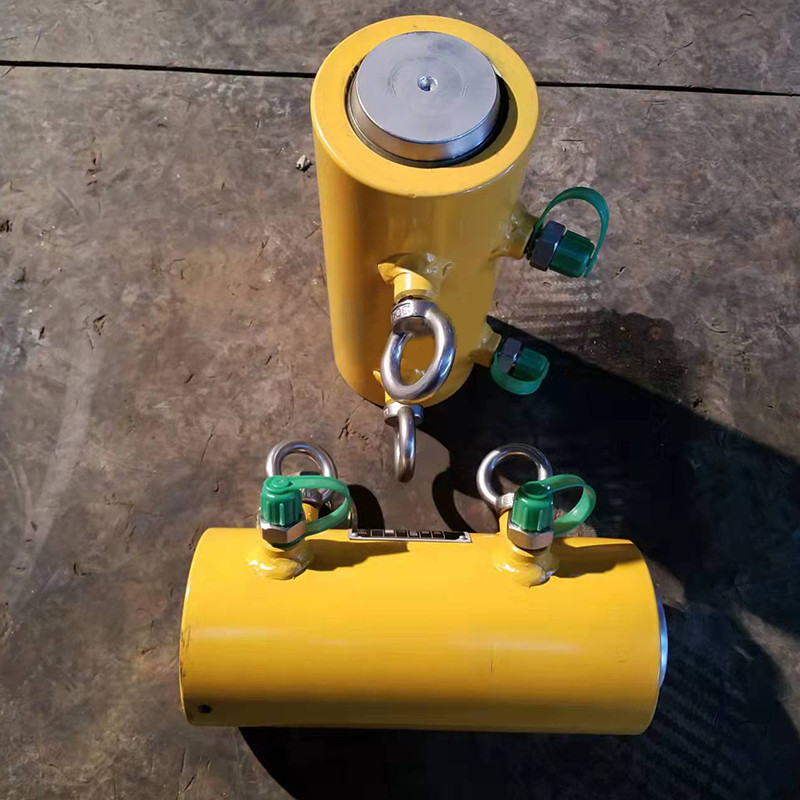

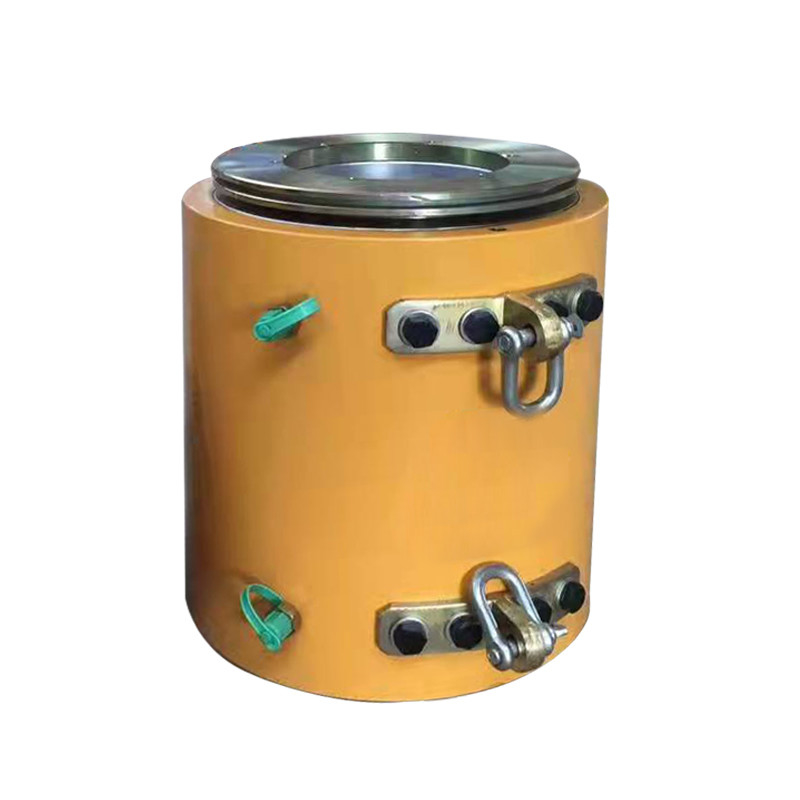

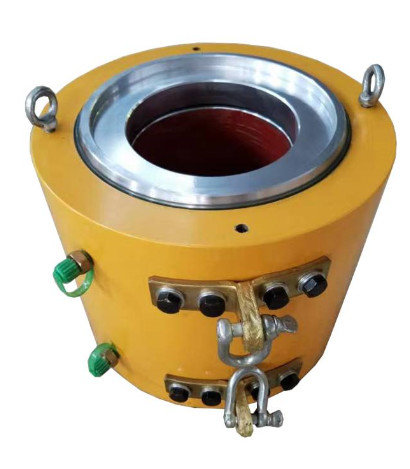

Đặc điểm của Jack rỗng lõi thủy lực

1. Các loại YDC Kích ứng suất là loại kích xuyên tâm ứng suất trước, được sử dụng cho các hoạt động căng của các neo sợi thép khác nhau.Được sử dụng rộng rãi trong các tòa nhà, công trình lớn dự ứng lực, cầu bê tông dự ứng lực, neo đá, kết cấu thủy lực, neo móng và các dự án lớn khác.
2. Các bộ phận chính của kích được làm bằng thép cường độ cao, có đặc điểm kết cấu nhỏ gọn, nhẹ, khối lượng nhỏ, chiều dài trục ngắn và chiều dài căng dự trữ ngắn của sợi thép, có thể tiết kiệm vật liệu sợi thép.Và vận thăng linh hoạt, bền, dễ vận hành và dễ bảo trì.
3. Giắc cắm kiểu YDC là một loại giắc cắm xuyên qua, là thiết bị căng ứng suất trước đa năng.Nó rất dễ vận hành, chủ yếu được sử dụng để căng một lỗ, và cũng có thể được sử dụng để gia tải trước dài và ngắn.Kéo căng và xử lý sự cố, và thích hợp cho các bó và sợi dây thép cường độ cao với nhiều thông số kỹ thuật khác nhau.

Lắp đặt giắc cắm sau căng thẳng và mỏ neo

1. Sợi thép phải được luồn vào bộ phận dự trữ của kết cấu, và chiều dài lộ ra của sợi thép ở đầu căng dây được yêu cầu phải dài hơn chiều dài làm việc của kích từ 200-250mm.Sợi thép phải được cắt bằng máy mài đĩa mỏng, không có đầu lỏng hoặc "đầu thô" để tránh bị thủng khó.

2. Che đầu bó dây thép của tấm neo đang làm việc, đẩy nó vào tấm đế neo, và căn chỉnh nó với cọc.

3. Lắp kẹp neo làm việc: trước khi lắp kẹp, dùng vòng thép để kẹp từng cặp kẹp lại với nhau, sau đó đẩy chúng vào lỗ côn của tấm neo dọc theo sợi thép, rồi đẩy chúng cho đến khi chúng không di chuyển.

4. Lắp đặt tấm giới hạn: tấm giới hạn được thiết kế theo tấm neo làm việc và ăn khớp với lỗ của tấm neo.

5. Lắp đặt kích: đầu tiên dùng chốt dây buộc vào đầu của bó sợi thép, sau đó nhấc kích lên và đặt lên sợi thép, đồng thời đặt lỗ đỡ của nắp trước của kích ra bên ngoài giới hạn. đĩa ăn.Lúc này, giắc cắm có thể được căn chỉnh đồng trục.

6. Lắp neo dụng cụ vào môi đỡ ở cuối piston.

Kỹ thuật nền tảng của Giắc cắm sau căng thẳng và Mỏ neo
Kỹ thuật ứng suất trước là áp dụng ứng suất căng trước cho các thanh thép trong mô-đun căng trước khi các bộ phận kết cấu của công trình chịu tải trọng bên ngoài, để cải thiện độ cứng của các bộ phận, trì hoãn sự xuất hiện của các vết nứt và tăng độ bền của các thành phần.Nói chung, kích khô kiểu xuyên được sử dụng cho kết cấu căng gân dự ứng lực.Có một giắc cắm khô kiểu xuyên qua như trong Hình 1, bao gồm một xylanh dầu hình trụ 105 và một piston 103 được lắp trong xylanh dầu 105. Pít tông 103 A xuyên qua ống bao 104 được lắp vào và ống bọc xuyên tâm 104 được lắp vào xi lanh dầu 105 thông qua tấm làm kín phía sau 102. Xi lanh dầu 105 nằm ở đầu ngoài của tấm làm kín phía sau 102 và được cung cấp với một nắp phía sau 101 được uốn với ống bọc qua tâm 104. Sự xi lanh dầu Đầu phía trước của 105 được lắp với một tấm làm kín phía trước 106. Do ống bọc dẫn qua được lắp đặt và cố định trong xi lanh dầu bằng tấm làm kín phía sau và nắp phía sau, nên kích thước nạp qua có kích thước lớn và nặng.Áp suất dầu làm việc tối đa là khoảng 50MPa, và tỷ lệ tải trọng làm việc (tấn) và trọng lượng bản thân (kg) là 1: 0,7 ~ 1,5, nghĩa là, trọng lượng của kích khô cấp liệu với tải trọng làm việc 100 tấn là 70kg ~ 150kg;khó di chuyển trong quá trình thi công căng gân dự ứng lực, hiệu quả thi công thấp và cường độ lao động của người vận hành cao.
