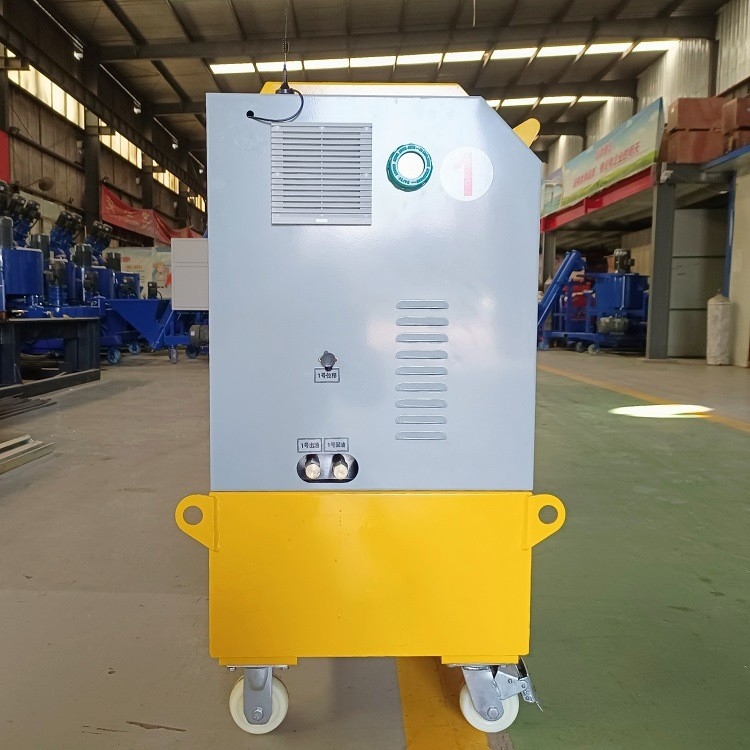

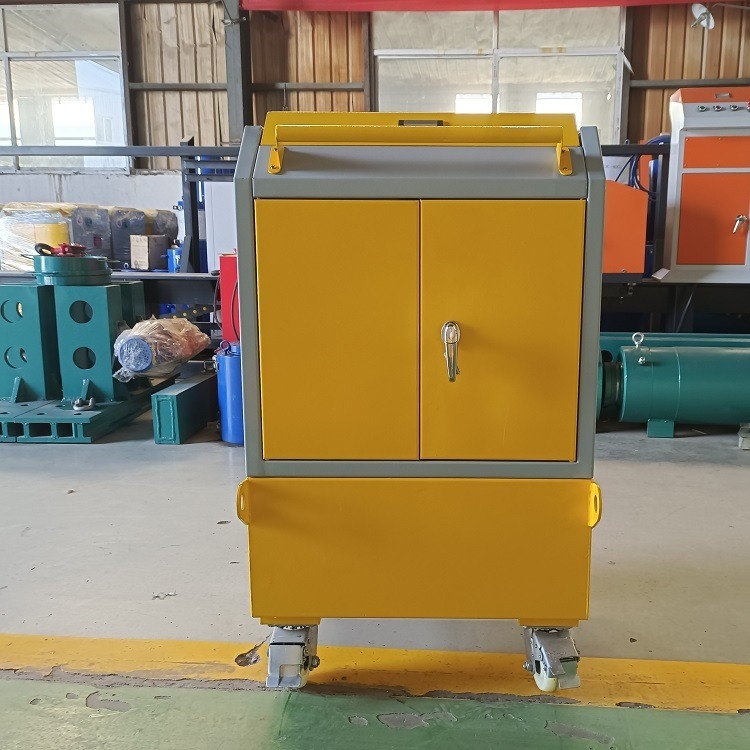

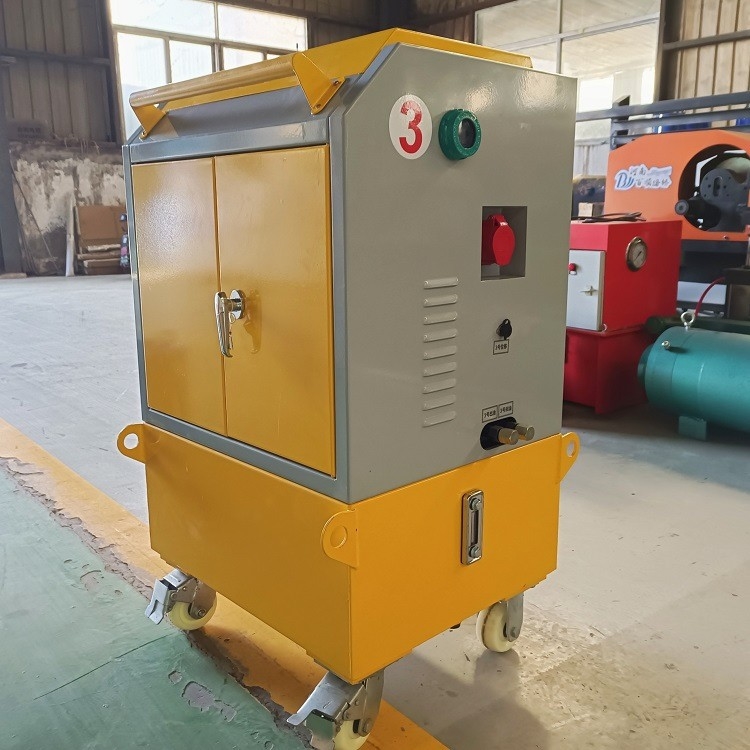

Hệ thống căng thông minh dự ứng lực Jack cắm CNC cho xây dựng

Hoạt động của màn hình kiểm soát độ bền kéo
(1) Chọn loại dầm và loại cần căng.
(2) Nhập danh sách tác vụ căng, xác định số dầm, loại dầm, số bệ có phù hợp với danh sách đã ban hành hay không, sau đó kiểm tra dầm thép cần căng, nhấn OK để vào giao diện điều khiển lực căng.
(3) Sau khi nhập, nếu dữ liệu lực căng sau khi lắp giắc cắm là chính xác, tủ điều khiển chính trước tiên nhấn nút [Bơm dầu] để bật động cơ của trạm bơm và bắt đầu quay, sau đó nhấp vào nút vận hành lực căng trên màn hình chính và nhấn nút trong giao diện mới mở Nút [Khởi động] đợi máy phụ khởi động, máy chính nhấn vào nút [Khởi động] sẽ không sử dụng được, sau đó nhấn nút [Bơm dầu] của máy tủ điều khiển phụ để khởi động trạm bơm máy phụ và nhấn nút [Khởi động] màu xanh lá cây để bắt đầu căng dây.

Thông số kỹ thuật của hệ thống căng đồng bộ

Quá trình kéo dài thông minh:
①Nhấp vào nút [Bắt đầu] để vào giai đoạn kiểm soát lực căng đầu tiên, giá trị mục tiêu lực căng là 15% σcon, hệ thống sẽ tự động kiểm soát giá trị lực căng để đạt đến giá trị mục tiêu và bước vào giai đoạn thời gian tải, đồng thời tự động thêm áp suất để kiểm soát lực căng để giữ xung quanh giá trị mục tiêu Trong phạm vi 1%, hệ thống sẽ tự động ghi lại lực căng và độ giãn dài thực tế của xi lanh sau khi hoàn thành tải và người vận hành kích sẽ đo lượng tiếp xúc của kẹp dụng cụ và ghi lại.
② Sau khi hoàn thành giai đoạn đầu tiên của thời gian tải, chuyển sang giai đoạn kiểm soát lực căng thứ hai.Giá trị mục tiêu của lực căng là 30% σcon.Hệ thống tự động kiểm soát giá trị lực căng để đạt được giá trị mục tiêu và bước vào giai đoạn xác định thời gian tải duy trì.Trong phạm vi 1% của giá trị mục tiêu, hệ thống sẽ tự động ghi lại lực căng và độ giãn dài thực tế của xi lanh sau khi hoàn thành tải và người vận hành kích sẽ đo lượng kẹp dụng cụ bị hở và ghi lại.
③ Sau khi hoàn thành giai đoạn thứ hai của thời gian tải, chuyển sang giai đoạn kiểm soát lực căng thứ ba.Giá trị mục tiêu của lực căng là 103% σcon.Hệ thống tự động kiểm soát giá trị lực căng để đạt được giá trị mục tiêu và bước vào giai đoạn xác định thời gian tải duy trì.Trong phạm vi 1% của giá trị mục tiêu, hệ thống sẽ tự động ghi lại lực căng và độ giãn dài thực tế của xi lanh sau khi hoàn thành tải và người vận hành kích sẽ đo lượng kẹp dụng cụ bị hở và ghi lại.Sau khi giữ tải trong 5 phút, nó sẽ chuyển sang giai đoạn điều khiển neo và hệ thống sẽ tự động điều khiển việc dỡ neo.
④ Sau khi neo xong, hệ thống sẽ tự động điều khiển kích quay trở lại, loại bỏ neo công cụ và kích, người vận hành kích sẽ đo và ghi lại lượng tiếp xúc của kẹp neo đang hoạt động và chuẩn bị cho bộ thép tiếp theo căng dầm.

Truy vấn và xuất dữ liệu kết quả căng thẳng
(1) Nhấp vào máy chủ "Báo cáo mở rộng" để vào giao diện hoạt động của tuyên bố căng thẳng
(2) Đối với Xuất dữ liệu, nhấp trực tiếp vào "Đọc và ghi đĩa U", chọn thời gian kéo dài trong giao diện hộp thoại bật lên, sau đó nhấp vào nút [Xuất dữ liệu] để xuất báo cáo dữ liệu kéo dài tương ứng, tệp được xuất là trong D: Bên trong UDisk.
(3) Báo cáo kết quả kéo dãn
Đường cong thay đổi của lực căng và giá trị độ giãn dài được tự động tải lên trong quá trình căng và kết quả căng được tự động tải lên sau khi hoàn thành quá trình căng.Máy tính quản lý trường chùm đồng thời báo cáo đường cong quá trình căng và kết quả căng cho trung tâm giám sát thông tin cấp trên thông qua mạng để tham khảo và xem xét.
