Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges

Dự ứng lực cáp pc ứng suất neo căng đầu neo và nêm

Sản phẩm - Phụ kiện neo
  • Làm nổi bật

    Neo ứng suất trước Pc Strand Neo

    ,

    Phụ kiện neo căng sau

    ,

    Đầu neo ứng suất trước

  • Hình dạng sản phẩm
    Tròn
  • Thành phần hóa học
    Thép
  • Gói vận chuyển
    Hộp bằng gỗ
  • Dạng nêm
    2 Chip hoặc 3 Chip
  • Chứng nhận
    CE; ISO
  • Vật liệu
    sắt dẻo
  • dịch vụ sau bán hàng
    Hướng dẫn & Dịch vụ theo dõi
  • Nguồn gốc
    Trung Quốc
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    ZHONGTUO
  • Chứng nhận
    CE; ISO
  • Số lượng đặt hàng tối thiểu
    1
  • Thời gian giao hàng
    7-15 ngày
  • Điều khoản thanh toán
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Dự ứng lực cáp pc ứng suất neo căng đầu neo và nêm

  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
Nhận giá Liên hệ với bây giờ

Dự ứng lực cáp pc ứng suất neo căng đầu neo và nêm



Thiết bị neo dự ứng lực được lắp đặt ở cuối sợi thép và có thể căng neo.(neo tròn, neo phẳng)

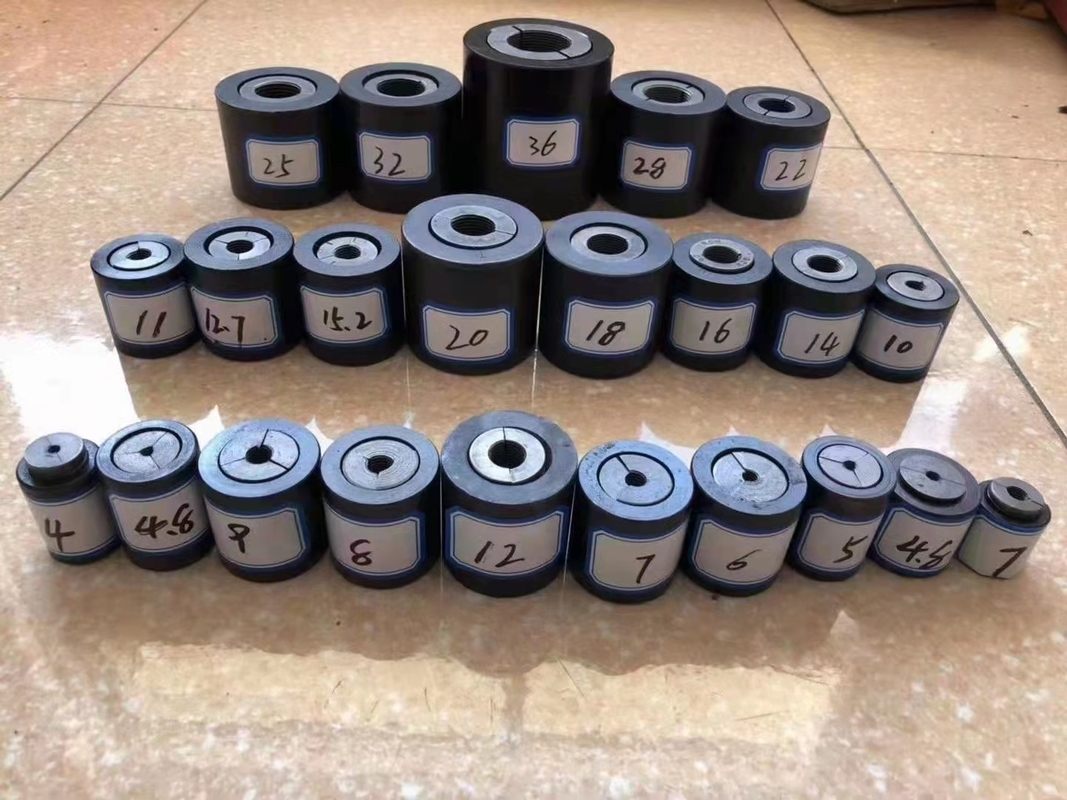

Dự ứng lực cáp pc ứng suất neo căng đầu neo và nêm 0



Thông số kỹ thuật của thiết bị căng cầu neo dự ứng lực

Dữ liệu kỹ thuật của YJM13 Anchorage
Sự chỉ rõ đầu neo Tấm mang ống dẫn gia cố xoắn ốc Jack căng thẳng
ΦA b Quảng trường Tròn ΦE(ID) ΦF h ΦG N
ĐĨA CD ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 số 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dữ liệu kỹ thuật của YJM15 Anchorage
Sự chỉ rõ đầu neo Tấm mang ống dẫn gia cố xoắn ốc Jack căng thẳng
ΦA b Quảng trường Tròn ΦE
(NHẬN DẠNG)		 ΦF h ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 số 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Giới thiệu thiết bị căng cầu neo dự ứng lực



Hệ thống GYM bao gồm neo căng thẳng, neo cuối cố định, khớp nối neo và ống lượn sóng.
Nó có thể được chia thành loạt neo tròn GYM13, GYM15, GYM18 và loạt neo phẳng GBM13, GBM15, chúng tôi cũng có dây thép cường độ cao GYM5, neo sê-ri GYM7.

1. GYM15 áp dụng cho sợi pc 15,2/15,24mm, 15,7mm.
2. GYM13 áp dụng cho sợi máy tính 12,7mm, 12,5mm & 12,9mm.
3. GYM18 áp dụng cho sợi pc 17,8mm.
4. GYM22 áp dụng cho sợi pc 21,6/21,8mm.
5. GYM11 áp dụng cho sợi pc 10,8mm.
6. GYM10 áp dụng cho sợi pc 9,3mm, 9,53mm.
7. GYM7, GYM6, GYM5 áp dụng cho dây pc có gân xoắn ốc 7.0mm, 6.0mm, 5.0mm.

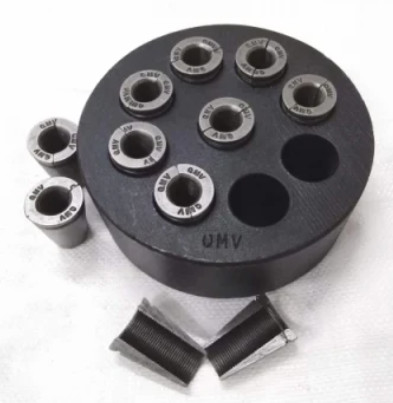

Dự ứng lực cáp pc ứng suất neo căng đầu neo và nêm 1

Nó có hiệu suất tự lỗi tốt, xây dựng và vận hành thuận tiện, hệ số hiệu quả neo đậu cao và độ tin cậy.



Lĩnh vực ứng dụng của Neo dự ứng lực căng sau
(1).Cho các Công trình: Nhà ở, Tòa nhà thương mại, Nhà cao tầng.
(2).Đối với Kỹ thuật đô thị: Đường sắt, Đường cao tốc, Đường cao tốc trên cao, Đường tàu điện ngầm, Đường sắt cao tốc, v.v.
(3).Đối với các dự án: Khai thác mỏ, đóng cọc, nền móng, gia cố mái dốc và đá, trạm thủy điện, kỹ sư neo đậu, dự án thủy lợi, bể chứa dầu khí, v.v.

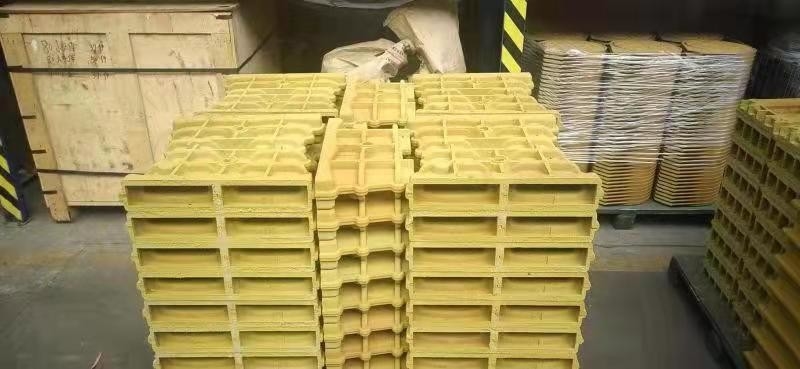

Dự ứng lực cáp pc ứng suất neo căng đầu neo và nêm 2





Ưu điểm của Neo nhiều sợi



(1).Loại: Một lỗ, Nhiều lỗ;Tròn, Phẳng.

(2).Các bộ phận: Vòng neo/Tấm, Nêm, Tấm đế, v.v.

(3).Có hiệu quả neo cao và hiệu suất rất tốt.

(4).Chúng tôi có thể sản xuất tất cả các loại thiết bị neo đậu và dự ứng lực theo yêu cầu và bản vẽ của bạn.

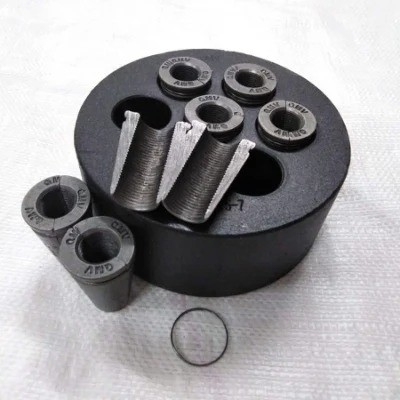

Dự ứng lực cáp pc ứng suất neo căng đầu neo và nêm 3

Lời khuyên ấm áp
1. Các neo phải được giữ đúng cách, không bị rỉ sét, thấm nước và các đồ lặt vặt khác khi sử dụng.
2. Bôi chất bôi trơn lên bề mặt ngoài của kẹp dụng cụ và bề mặt trong của lỗ côn của tấm neo trước khi sử dụng và thường xuyên loại bỏ các mảnh vụn trên bề mặt của kẹp.
3. Cần thực hiện các biện pháp an toàn trong quá trình căng, không ai được đứng sau kích căng.
4. Hệ thống neo nên được sử dụng cùng nhau và không thể trộn lẫn với các hệ thống khác.
