Neo căng dây cáp thép 12,7 / 15,2 / 17,8mm Neo căng sau Neo / Neo nhiều lỗ

Neo căng dây cáp thép 12,7/15,2/17,8mm Neo neo căng sau đơn/đa lỗ

Mô tả của Strand Post Tension Round Flat Anchor

Neo là một thiết bị neo cố định được sử dụng trong bê tông dự ứng lực và là một phần không thể thiếu trong việc áp dụng lực co ngót do các dây cáp dự ứng lực tạo ra cho công trình.Trong các kết cấu hoặc cấu kiện dự ứng lực, để duy trì lực căng của các sợi cáp dự ứng lực và truyền chúng vào bên trong bê tông, dụng cụ neo có thể nâng cao khả năng chịu lực của cầu, tăng nhịp cầu, giảm trọng lượng của cầu.

Đặc điểm kỹ thuật của Strand Post Tension Round Flat Anchor

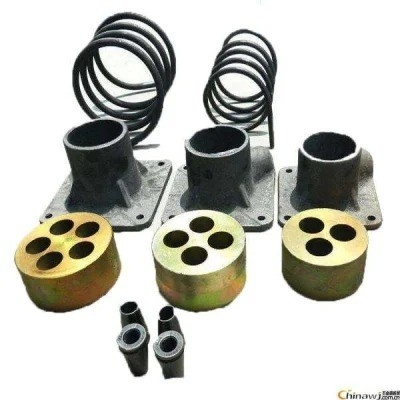

Phân loại chính của cầu neo

phân loại chính

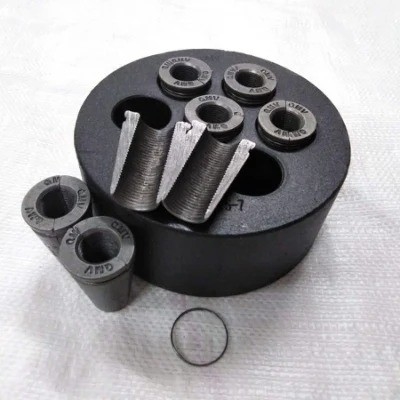

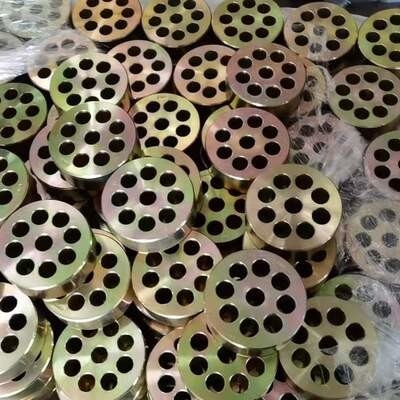

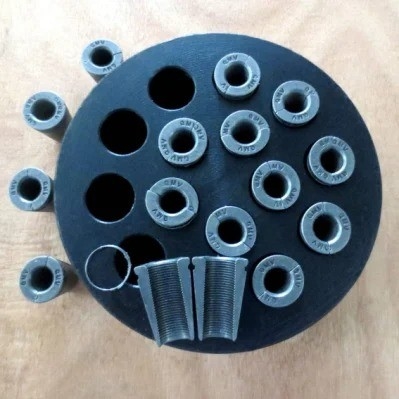

(1) Neo tròn

Mô hình đặc điểm kỹ thuật được thể hiện dưới dạng: YJM15-N (YM15-N) hoặc YJM13-N (YM13-N);loại neo này có hiệu suất tự neo tốt.Để căng, người ta thường sử dụng giắc cắm xuyên tâm.

(2) Neo phẳng

Mô hình đặc điểm kỹ thuật được thể hiện dưới dạng: BJM15-N (BM15-N) hoặc BJM13-N (BM13-N) (B, chữ cái đầu tiên của Hán Việt cho neo phẳng, biểu thị ý nghĩa của neo phẳng);neo phẳng chủ yếu được sử dụng cho cầu Bề mặt ứng suất trước nằm ngang, bản rỗng và dầm hộp chiều cao thấp giúp phân bố ứng suất đồng đều và hợp lý hơn, đồng thời giảm thêm độ dày của kết cấu.

(3) Neo bọc

(Nơ neo đầu cố định) Mô hình thông số kỹ thuật được thể hiện dưới dạng: JYM15-N (YMP15-N) hoặc JYM13-N (YMP13-N);nó phù hợp với trường hợp ứng suất thiết kế ở cuối bộ phận lớn hoặc không gian cuối bị hạn chế.Nó sử dụng máy ép đùn Máy ép ống ép lên dây bị mắc kẹt.Nó được nhúng sẵn vào bê tông và sắp xếp theo yêu cầu.Sau khi bê tông đông cứng đạt cường độ thiết kế thì tiến hành kéo căng.

Các lĩnh vực ứng dụng của neo tròn dự ứng lực
Cầu đường cao tốc, cầu đường sắt, nút giao đô thị, đường ray đô thị, nhà cao tầng, thủy lợi và đập thủy điện, bến cảng, neo bảo vệ mái dốc đá, gia cố nền móng, mái neo mỏ đường hầm, lưới dự ứng lực, tàu điện ngầm, tòa nhà lớn, hội trường, xưởng kho, tòa tháp, nâng vật nặng, lực đẩy gián đoạn màng trượt, kích cầu và đường hầm, container và tàu lớn, tà vẹt, thay thế giá đỡ cầu, gia cố cầu và tòa nhà, công trình gia cố thép, chống từ tính và chống ăn mòn công trình (neo sợi) ), gia cố sợi carbon, xây dựng trường dầm dự ứng lực, kỹ thuật dự ứng lực bên ngoài, dây văng, cáp treo, v.v.

Thông báo neo tròn dự ứng lực

(1) Để cắt các sườn dự ứng lực, nên sử dụng cưa bánh mài và không nên sử dụng cắt hồ quang;
(2) Khi bó các sợi thép phải duỗi thẳng từng sợi một, bó thành bó, không được lộn xộn.Neo ép đùn hoặc neo dập nổi ở đầu cố định của sợi thép phải được lắp ráp trước với tấm chịu lực và cốt thép xoắn ốc;
(3) Các thiết bị và dụng cụ dùng để dự ứng lực phải được bảo dưỡng và hiệu chuẩn thường xuyên;
(4) Trước khi căng cáp dự ứng lực, phải cung cấp báo cáo thí nghiệm nén và cường độ bê tông.Khi cường độ chịu nén của bê tông đạt yêu cầu thiết kế và không thấp hơn 75% cấp cường độ thiết kế thì có thể tiến hành ứng suất trước;
(5) Trước khi căng cáp dự ứng lực, bề mặt của tấm chịu lực phải được làm sạch và kiểm tra chất lượng bê tông phía sau tấm chịu lực.Nếu có lỗ hổng trong bê tông, nó phải được sửa chữa bằng vữa epoxy trước khi kéo căng;
(6) Khi lắp neo, tấm neo phải thẳng, kẹp phải được siết chặt và vị trí của kẹp phải đồng nhất: nhưng khi siết chặt kẹp không được đập quá mạnh, để không làm hỏng clip.
