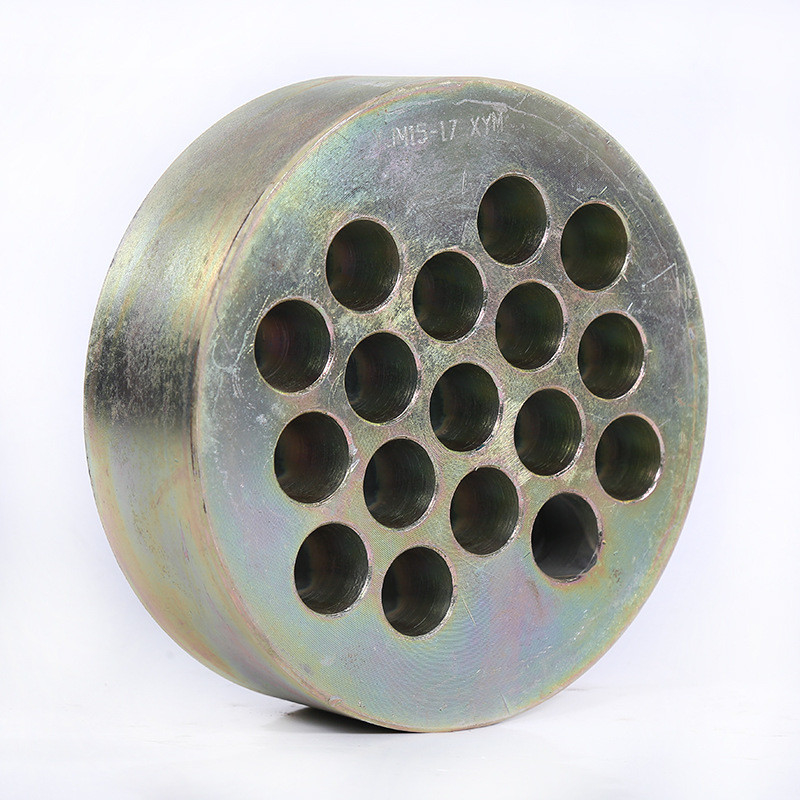

Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

Post Tension Anchor With Multi Hole Anchorage cho cáp dây thép 12,7 / 15,2 / 17,8mm

Sản phẩm - Phụ kiện neo
  • Làm nổi bật

    Cáp thép dây cáp Post Tension Anchor

    ,

    Thang dây cáp căng nhiều lỗ

    ,

    17.8mm Anchor phụ kiện

  • Tự động hóa
    Semi-Automatic
  • PC sợi
    1-15 lỗ
  • Hình dạng sản phẩm
    Vòng
  • Dạng nêm
    2 Chip hoặc 3 Chip
  • Ứng dụng
    Cầu
  • Vật liệu
    Thép hợp kim
  • Nguồn gốc
    CN
  • Hàng hiệu
    ZT
  • Chứng nhận
    CE; ISO
  • Giá bán
    negotiable
  • Thời gian giao hàng
    1 tuần
  • Điều khoản thanh toán
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Post Tension Anchor With Multi Hole Anchorage cho cáp dây thép 12,7 / 15,2 / 17,8mm

  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
Nhận giá Liên hệ với bây giờ



Cáp dây thép nhiều lỗ 12.7/15.2/17.8mm



Anchorage là một thiết bị neo vĩnh viễn được sử dụng trong bê tông đã được căng sẵn và rất cần thiết để áp dụng lực co lại được tạo ra bởi các gân đã được căng sẵn vào cấu trúc.Công cụ neo trong cấu trúc sau căng hoặc các thành phần có thể cải thiện khả năng mang cầu, kéo dài độ dài của nó, và giảm trọng lượng của nó bằng cách duy trì căng thẳng của các gân bị căng thẳng trước và truyền nó vào bên trong bê tông.



Post Tension Anchor With Multi Hole Anchorage cho cáp dây thép 12,7 / 15,2 / 17,8mm 0



Ứng dụng



Thay thế cầu hỗ trợ, cầu và tăng cường tòa nhà, kỹ thuật tăng cường thép, xây dựng các trang web đà tiền căng, cáp giữ, cáp treo, giao thông đô thị, đường sắt nhẹ,tòa nhà cao tầng, bảo tồn nước và đập thủy điện, cầu tàu cảng, neo bảo vệ sườn đá, neo mái hầm mỏ, xây dựng tháp, nâng hạng nặng, v.v.



Post Tension Anchor With Multi Hole Anchorage cho cáp dây thép 12,7 / 15,2 / 17,8mm 1



Parameter của Strand Post Tension Round Flat Anchor



Dữ liệu kỹ thuật của YJM13 Anchorage
Thông số kỹ thuật Đầu neo Bảng vòng bi Cây dẫn Tăng cường xoắn ốc Jack căng thẳng
ΦA B Quảng trường Vòng ΦE ((ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dữ liệu kỹ thuật của YJM15 Anchorage
Thông số kỹ thuật Đầu neo Bảng vòng bi Cây dẫn Tăng cường xoắn ốc Jack căng thẳng
ΦA B Quảng trường Vòng ΦE
(ID)		 ΦF H ΦG N
C × D ΦC × D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Phân loại neo


(1) Làng tròn
Mô hình thông số kỹ thuật được đánh dấu là YJM15-N (YM15-N) hoặc YJM13-N (YM13-N); loại neo này có hiệu suất tự neo tuyệt vời.


(2) Đô tháp phẳng.
Mô hình thông số kỹ thuật được thể hiện như sau: BJM15-N (BM15-N) hoặc BJM13-N (BM13-N) (B, chữ cái đầu tiên của tiếng Trung Quốc Pinyin cho neo phẳng, đại diện cho ý nghĩa của neo phẳng);neo phẳng chủ yếu được sử dụng cho cây cầuBề mặt căng thẳng ngang, tấm rỗng và ván hộp cao thấp đảm bảo phân phối căng thẳng đồng đều và phù hợp đồng thời giảm độ dày của cấu trúc.



(3) Chân vây.

(Điều cố định) Mô hình thông số kỹ thuật được đánh dấu là JYM15-N (YMP15-N) hoặc JYM13-N (YMP13-N);Nó phù hợp với các tình huống khi căng thẳng thiết kế ở đầu thành phần cao hoặc không gian cuối hạn chế.. Nó sử dụng xăng. Máy áp dụng tay áo ép vào dây rào. Nó được nhúng trước trong bê tông và lắp ráp khi cần thiết. Sau khi bê tông đã được thiết lập cho sức mạnh được chỉ định,Nó bị kéo dài.

Post Tension Anchor With Multi Hole Anchorage cho cáp dây thép 12,7 / 15,2 / 17,8mm 2









Các mẹo của tiền căng thẳng xung quanh Anchorage



(1) Khi cắt các xương sườn được căng trước, hãy sử dụng cưa bánh nghiền thay vì cắt cung.

(2) Khi các sợi thép được ghép lại, chúng nên được thẳng một lần, ghép lại thành các gói, và không lộn xộn.Chốt cố định của sợi thép phải được lắp ráp trước với tấm mang và gia cố xoắn ốc.

(3) Các thiết bị và dụng cụ được sử dụng để áp lực trước phải được bảo trì và hiệu chỉnh liên tục.

(4) Trước khi các gân được căng trước, kết quả thử nghiệm sức mạnh và nén bê tông phải được trình bày.Khi độ bền nén của bê tông đáp ứng các tiêu chí thiết kế và không dưới 75% độ bền thiết kế, có thể sử dụng tiền căng thẳng.
(5) Trước khi căng các gân trước, lau bề mặt tấm đệm và kiểm tra bê tông phía sau. Trước khi căng, sửa bất kỳ lỗ hổng nào trong bê tông bằng vữa epoxy.

(6) Khi neo được lắp đặt, tấm neo phải thẳng, clip phải được thắt chặt và vị trí của clip phải đồng đều; tuy nhiên,clip không nên bị đập quá mạnh khi thắt clip để tránh làm hỏng nó.
